装置采用电容器固定接入不分组，通过改变电容器端电压改变有效输出容量，自动调节系统电压及功率因数。装置在调节中无过电压，调节过程中无充放电，可实现适时自动调节，保障电容器长期处于额定电压及以下工作，使电容器运行更安全，延长使用寿命。调压调节范围100%-50%；容量输出调节范围100%～25% 分多级自动输出。

产品特点

①按照九区图及模糊控制原理保证母线电压在合格范围内，保证功率因数在设置范围内，降低线损；

②电容器固定接入，根据 Q=2πfCU2通过改变电容器端电压自动调节无功输出，满足系统无功出力要求；

③调节过程无过电压存在，保证电容器更安全，延长其使用寿命；

④采用电容器低电压合闸，有效降低电容器合闸涌流对系统及电容器的冲击；

⑤调压过程电容器始终不脱离电网，无充放电现象，无调节延时，可实现适时调节。

应用领域

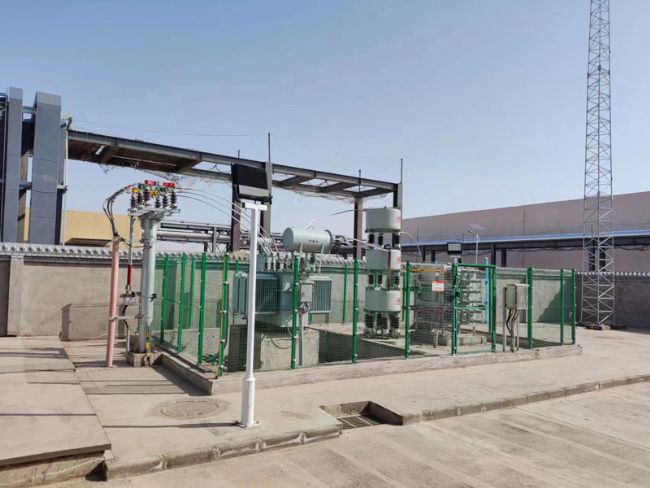

WZTZ 动态无功自动调节装置广泛用于35～220kV变电站内6～110kV母线，如矿井提升机、风电场升压站、电气化铁路；用于电压无功自动控制，保证电压合格率，提高电压质量，保证功率因数在0.95～0.98之间，有效降低线损。
