一、产品概述

ZHYT-TBBZ:系列高压并联电容器组成套装置适用于频率为50Hz，应用于额定电压等级为6kV、10kV、35kV、110kV的输配电系统中，用以补偿系统无功功率，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率，容量可以从数百Kvar到数万Kvar。

二、工作原理

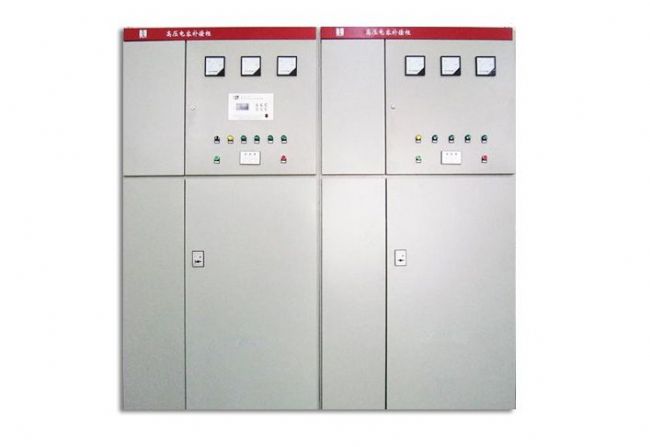

装置由隔离开关、真空接触器、电容器、串联电抗器、放电线圈、互感器、避雷器以及控制装置和测量保护装置组成，成套装置结构可分为柜式和框架式。电容器和串联电抗器支路分为若干组分别用真空接触器进行分组投切，用以补偿系统无功功率，提高功率因数。

三、性能特点

1、采用优质高压电力电容器，可靠性高、寿命长、损耗小、运行温升低；

2、装置的实际电容与其额定电容之差不超过额定值的0～10%，装置的任何两线路端子之间电容的最大值与最小值之比不超过1.06；

3、装置的绝缘水平：6kV 额定电压的成套装置，其主电路相间及相与地之间，工频耐受电压（方均根值）23kV，1min；10kV额定电压的成套装置其主电路相间以及相与地之间，工频耐受电压（方均根值）30kV，1min；成套装置辅助电路工频耐受电压（方均根值）2kV，1min；

4、装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。电容器组的保护可选用开口三角电压保护、中性点不平衡电流保护，或电压差动保护；

5、装置允许在工频1.1倍额定电压下长期运行；

6、装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行；

7、电容器外置放电装置，可使设备断电后，5S内将电容器残压降至50V以下；

8、选配电抗率为1％-13％的串联电抗器，以限制合闸涌流、抑制特定次谐波。

四、产品应用

产品广泛应用于6KV、10KV、35KV、110kV母线的无功补偿，应用于冶金、矿山、石油、化工、机械、建材等行业。
